BE-60 "Bestiola"

Příspěvek od hopa » 19 říj 2011 20:31

V Modeláři č 10 z roku 1964 jsem našel stavební plánek na dvacetinku BE-60 "Bestiola". Když jsem hledal na internetu nějaké obrázky s barevným provedením, všimnul jsem si, že na fotografiích je křídlo rovné. Podle plánku je z čelního pohledu křídlo ve vzepětí (26mm), z bočního pohledu je křídlo nakreslené tak, že je to spíš řez křídlem v místě trupu letadla a vzepětí se poznat nedá. Jelikož to má být maketa, tak předpokládám, že rovné křídlo je správně. Nebo ne ? :o

Se stavbou letadel nemám bůhvíjaké zkušenosti a tak nevím jak křídlo správně udělat a jaký vliv na samotné létání má rovné i "nerovné" křídlo. :)

Díky za radu
0

shark
Reakce: 2
Příspěvky: 633
Registrován: 20 úno 2010 20:39
Bydliště: Odolená Voda

Re: BE-60 "Bestiola"

Příspěvek od shark » 19 říj 2011 21:40

Tak hornoploch by mohl létat i bez vzepětí, ale alespoň malé by tam být mělo. 25mm na koncích je u tak malého modelu zbytečně moc.
Toho Modeláře nemám u ruky, ale pokud vím, Bestiola ani Šmolík nejsou dvacetiny a ta konstrukce je dost zastaralá, modely by byly zbytečně těžké.
0

Zdenek
Reakce: 0
Příspěvky: 54
Registrován: 05 úno 2010 18:10
Bydliště: Karviná

Re: BE-60 "Bestiola"

Příspěvek od Zdenek » 20 říj 2011 10:46

Myslím, že to bylo bez vzepětí ale přikláním se k Sharkovi, pro model alespoň malé.Přikládám nějaké podklady, všimni si složených křídel, vypadají bez vzepětí.
Zdeněk
Přílohy

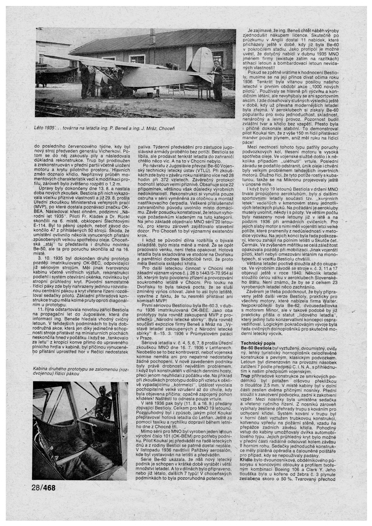

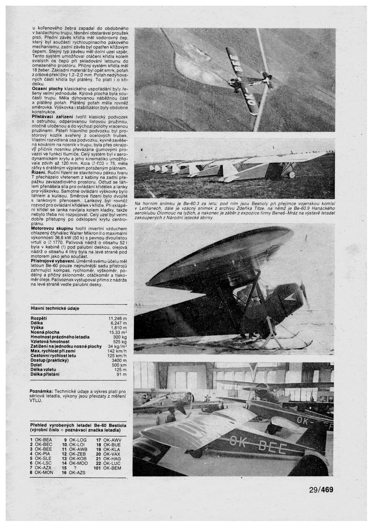

Document (3)-1.jpg
Document (3)-1.jpg (146.91 KiB) Zobrazeno 4865 x
Document (2)-1.jpg
Document (2)-1.jpg (168.58 KiB) Zobrazeno 4865 x

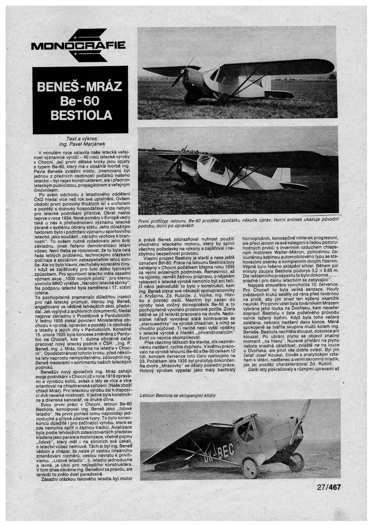

Document (1)-1.jpg
Document (1)-1.jpg (160.67 KiB) Zobrazeno 4865 x
0

Zdenek
Reakce: 0
Příspěvky: 54
Registrován: 05 úno 2010 18:10
Bydliště: Karviná

Re: BE-60 "Bestiola"

Příspěvek od Zdenek » 20 říj 2011 10:47

další
Přílohy

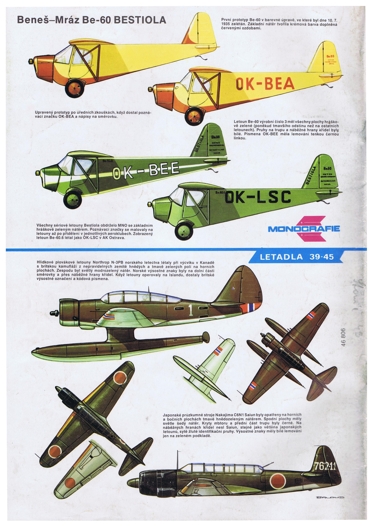

Document (6)-1(1).jpg
Document (6)-1(1).jpg (173.69 KiB) Zobrazeno 4865 x

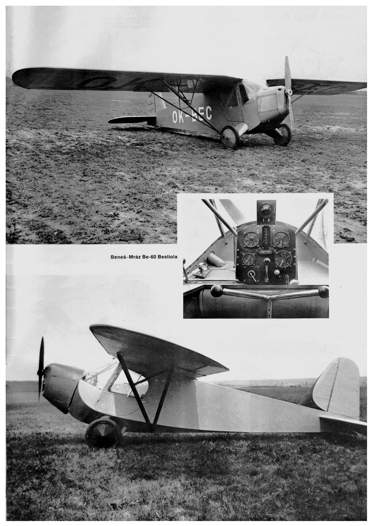

Document (5)-1.jpg
Document (5)-1.jpg (136.71 KiB) Zobrazeno 4865 x

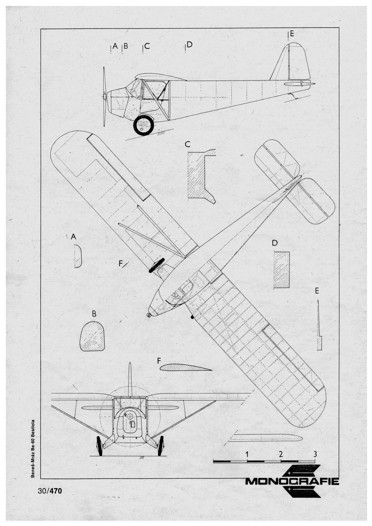

Document (4)-1.jpg
Document (4)-1.jpg (116.33 KiB) Zobrazeno 4865 x
0

Zdenek
Reakce: 0
Příspěvky: 54
Registrován: 05 úno 2010 18:10
Bydliště: Karviná

Re: BE-60 "Bestiola"

Příspěvek od Zdenek » 20 říj 2011 10:48

další
Přílohy

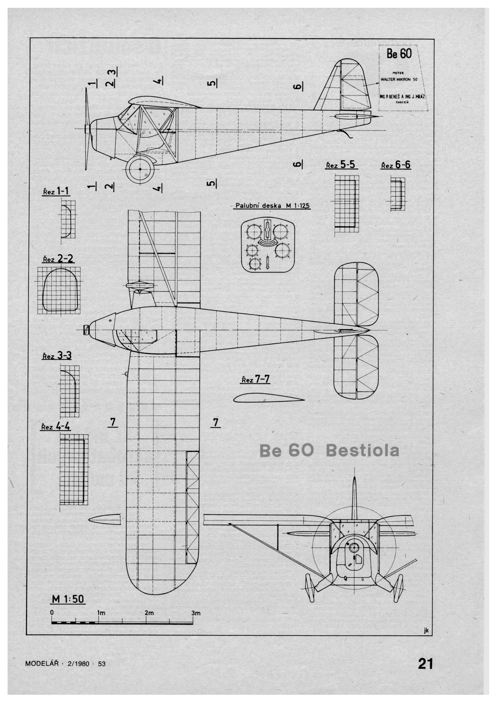

Document (8)-1.jpg
Document (8)-1.jpg (217.98 KiB) Zobrazeno 4865 x

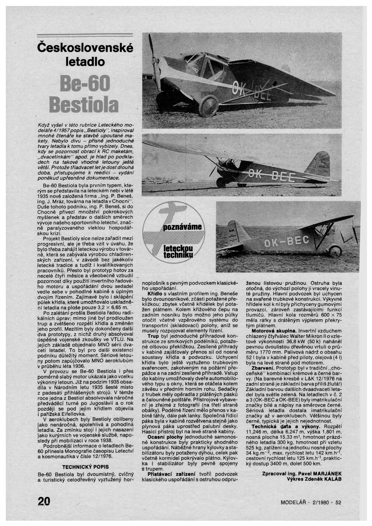

Document (7)-1.jpg
Document (7)-1.jpg (167.45 KiB) Zobrazeno 4865 x
0

Robert Pajas
Reakce: 14
Příspěvky: 730
Registrován: 07 úno 2010 12:47
Bydliště: Praha

BE-60 "Bestiola" MHM 9,10/2007

Příspěvek od Robert Pajas » 20 říj 2011 11:50

Vynikajici monografie na 8 stran je tez v MHM 9,10/2007.
Zdenku, mohl bys mi, prosím, poslat tu z modelare na robertpajas@yahoo.com ?
Dekuji.

Datsune - muzes mi, prosim, poslat ten barevnej trojpohled swordfishe? Diky!

R
0

hopa
Reakce: 0
Příspěvky: 22
Registrován: 19 pro 2010 11:27
Bydliště: Brno

Re: BE-60 "Bestiola"

Příspěvek od hopa » 20 říj 2011 14:13

Díky za komentáře, nějak se s tím popasuji. :P
0

hopa
Reakce: 0
Příspěvky: 22
Registrován: 19 pro 2010 11:27
Bydliště: Brno

Re: BE-60 "Bestiola"

Příspěvek od hopa » 13 lis 2011 09:42

Tak jsem se konečně dopracoval k něčemu hmatatelnému :)
Přílohy

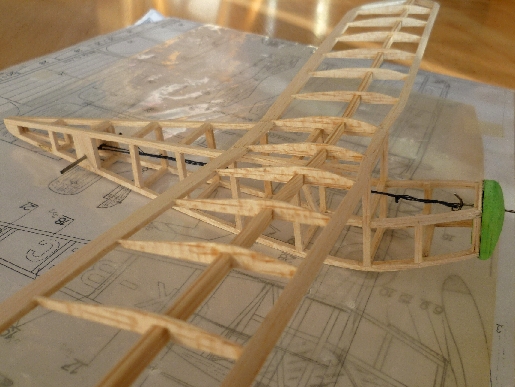

kostra 2.jpg
Kostra
kostra 2.jpg (183.32 KiB) Zobrazeno 4569 x

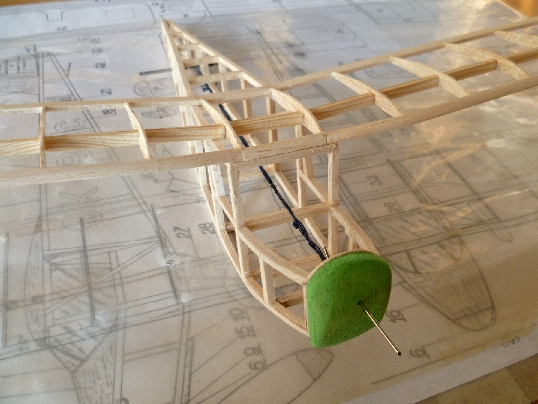

Ještě jiný pohled
0

Lubomir Koutny
Reakce: 17
Příspěvky: 1820
Registrován: 04 pro 2010 17:44
Bydliště: Brno

Re: BE-60 "Bestiola"

Příspěvek od Lubomir Koutny » 13 lis 2011 16:08

Asi bych měl podpořit budovatelské nadšení, ale napíšu to, co si myslím. Existuje nespočet typů mnohem vhodnějších, než je Bestiola, Jako model s gumovým pohonem tato má po čertech krátký čumák. Bude velký problém udržet těžiště tam, kde má být ! Doporučuji předělat na některý z Gašparínových malých CO2, nebo elektro motorů, pak problémy s těžištěm nebudou !
Malý model se mi zdá dost předimenzovaný, vše tedy mluví proti tomu, aby to dobře létalo s gumovým pohonem !
0

shark
Reakce: 2
Příspěvky: 633
Registrován: 20 úno 2010 20:39
Bydliště: Odolená Voda

Re: BE-60 "Bestiola"

Příspěvek od shark » 13 lis 2011 20:22

Proč ten smrkovej nosník?!? Takový bych nepoužil ani u metrového gumáka! A navíc blbě vybranej, když už, tak s rovnými léty, né takové vlnovky!

Vím, píšeš, že s modely nemáš moc zkušeností, ale stačí se zeptat. Tohle bude vážně předimenzované, moc těžké a tedy hůř létající.
0

Robert Pajas
Reakce: 14
Příspěvky: 730
Registrován: 07 úno 2010 12:47
Bydliště: Praha

Re: BE-60 "Bestiola"

Příspěvek od Robert Pajas » 13 lis 2011 21:07

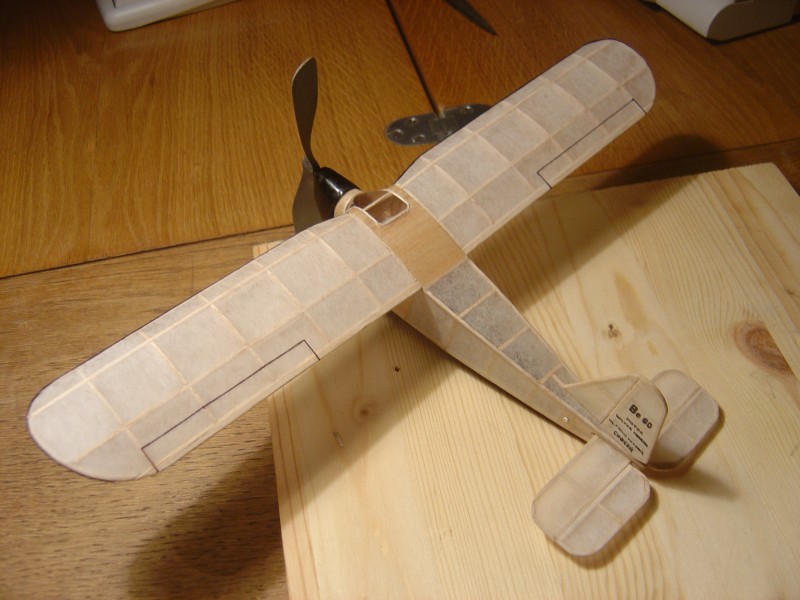

...to byl můj úplně první model... to sem ani nevěděl, kde bych se ptal, tak sem to tak nějak postavil...
Přílohy
0

hopa
Reakce: 0
Příspěvky: 22
Registrován: 19 pro 2010 11:27
Bydliště: Brno

Re: BE-60 "Bestiola"

Příspěvek od hopa » 13 lis 2011 21:24

Díky za všechny připomínky ;) . Letadlo jsem začal dělat podle plánku a krátkého návodu, který jsem nšael v časopisu Modelář. Každopádně ho zkusím dodělat a uvidím jak to dopadne. :) Kdyby nto náhodou nedopadlo, bude to alespoň trénink zručnosti na něco vhodnějšího. Co by ste podle vašich zkušeností doporučili (pro další začátek). :lol:

Díky
